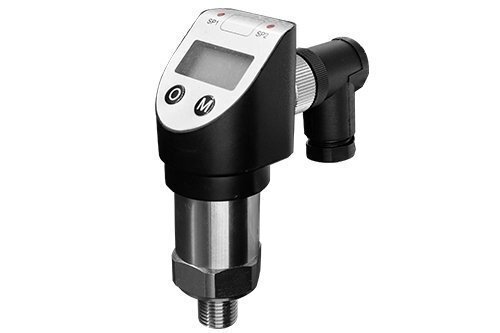

數顯壓力開關的調試核心是完成通電檢查、零點校準、參數設定、輸出驗證與現場適配，確保壓力監測精準、開關動作可靠，適配工業控制邏輯。隆旅 PTL517 作為通用工業級電子式數顯壓力開關，操作邏輯清晰，以下是分步驟調試方法，全程無需表格，按流程操作即可快速落地。
硬件檢查：確認 PTL517 的壓力接口與被測管道匹配（標準螺紋），316L 膜片無劃痕、腐蝕；PVC 一體澆筑線材或 M12 航空插頭接線正確，DC24V 電源正負極無接反（產品帶反接保護，但仍需規范接線），防護等級 IP65 適配現場環境。
安全防護：調試前關閉被測系統的壓力源，泄壓至零，避免帶壓接線或拆卸；若在防爆現場，需確認接線符合防爆規范，禁止帶電開蓋。
輔助工具：準備標準壓力源、萬用表（測開關量 / 模擬量）、絕緣螺絲刀等，用于校準與信號驗證。
接通 DC24V 電源，PTL517 四位 LCD 屏全顯自檢 2 秒后，顯示當前壓力值（無壓力時應接近 0.00），無報錯閃爍。
短按 “SET” 鍵，檢查按鍵響應正常；短按 “▲”“▼” 鍵，確認單位（MPa/kgf/psi）切換流暢，初始單位按現場需求選定。
確保 PTL517 壓力端口無壓力，長按 “▼” 鍵 5 秒，屏幕顯示 “CLR” 閃爍，完成零位清零，修正安裝或環境導致的零位偏差。
清零后靜置 30 秒，觀察顯示值是否穩定在 0.00 附近，若仍有偏差，可重復清零，或進入 F6 微調功能修正（非必要不建議頻繁微調）。
PTL517 通過長按 “SET” 鍵進入菜單，短按 “SET” 切換選項，“▲”“▼” 鍵調整數值，長按 “SET” 退出并保存，核心參數如下：
單位與輸出模式設置（F0 菜單）
長按
“SET” 鍵進入 F0 菜單，短按 “SET” 進入單位選擇，通過 “▲”“▼” 切換 MPa、kgf、psi，選定后短按 “SET”
保存，再按 “SET” 進入輸出類型設定（HYS 遲滯模式 / WIN 上下限模式），工業場景優先選 HYS 模式，避免壓力波動誤動作。
壓力觸發點與遲滯值設置（F1 菜單）
從
F0 退出后，短按 “SET” 進入 F1 菜單，選擇輸出類型（1_P 常開 / 1_N 常閉，適配繼電器 / NPN/PNP 輸出），按
“SET” 保存。隨后進入 P_1（單點觸發值）或 PIL/PIH（上下限）設置，按 “▲”“▼” 調整至目標值（如水泵啟停壓力
0.2MPa），短按 “SET” 保存；接著進入 H1 遲滯值設置，通常設為量程的 1% - 5%（如
0.02MPa），防止頻繁啟停，保存后繼續設置響應延時（0-5s，按工況選，波動大時延長延時）。
復合輸出適配（PTL517 核心優勢）
若為 A1K1 型號（4-20mA+1 路繼電器），需確認繼電器觸點在壓力達標時可靠通斷；A1N/A1P 型號（4-20mA+2 路 NPN/PNP），需匹配 PLC 輸入類型，確保開關量信號與模擬信號同步輸出，無延遲或沖突。
模擬量驗證：用萬用表測 PTL517 的 4-20mA 輸出，無壓力時輸出 4mA，滿量程時輸出 20mA，線性誤差應≤±0.5% FS，符合 PTL517 精度標準。
開關量驗證：緩慢施加壓力至設定值，觀察 LCD 屏狀態變化（如報警時變色），用萬用表測繼電器 / 晶體管輸出，確認通斷正常；泄壓至遲滯值以下，開關應恢復初始狀態，重復 3 次驗證動作一致性。
聯動測試：接入 PLC 或控制設備，模擬壓力超限，確認設備（如閥門、水泵）能按設定邏輯啟停，無誤動作。
所有參數設定完成后，長按 “SET” 鍵退出菜單，參數自動保存并鎖定，防止非授權修改。
安裝固定 PTL517，確保壓力接口密封無泄漏，線材固定避免拉扯，IP65 防護可直接用于戶外潮濕、多塵環境，無需額外防護。
零位漂移：無壓力時顯示非零，重新執行零點校準，檢查壓力接口是否殘留介質，清潔后重試。
開關頻繁動作：增大 H1 遲滯值，或延長響應延時，適配壓力波動大的工況（如氣動系統）。
模擬量輸出異常：檢查接線是否松動，確認電源電壓穩定在 DC24V±10%，若仍異常，可恢復出廠設置（長按 “SET”+“▼” 鍵 5 秒，進入 F99 選擇 “ON”）后重新調試。
開關無輸出：核對輸出類型（常開 / 常閉）與控制系統匹配，檢查 PLC 輸入接口類型（NPN/PNP）是否與 PTL517 子型號一致。
