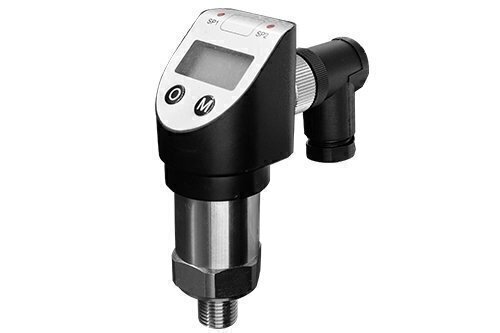

數顯壓力開關安裝核心是 “安全斷電→選位→管路密封連接→電氣接線→參數調試→測試驗收”，隆旅 PTL517 以 G1/4 螺紋接口、復合輸出與 IP65 防護簡化安裝以下是分步驟實操說明。

一、安裝前準備

1. 安全先行：斷開系統壓力源與電源，釋放管路殘留壓力，防止介質泄漏或觸電；佩戴防護手套、護目鏡，避免介質接觸皮膚或眼睛。

2. 配件與工具：準備適配工具（活動扳手 / 扭矩扳手）、密封材料（生料帶 / 密封膠，適配 316L 接口）、過濾器（介質含雜質時）、三通接頭（需分流測量時）；PTL517 標準壓力接口為 G1/4"，確認管路接口匹配，避免螺紋不兼容導致泄漏。

3. 產品與工況核對：檢查 PTL517 外觀無破損，316L 膜片適配被測介質（氣體 / 液體 / 微腐蝕介質），壓力量程覆蓋系統壓力范圍（建議預留 20% 余量）；確認供電為 DC24V，輸出類型（A1K1/A1N/A1P 等）匹配 PLC/DCS 或控制回路需求。

二、安裝位置選擇

1. 核心原則：選能真實反映測控點壓力的位置，避開彎頭、閥門、縮徑下游（距離≥管路直徑 5-10 倍），遠離強烈振動、高溫（＞80℃）或腐蝕性區域；PTL517 雖帶 IP65 防護，仍建議液體工況裝在管路側面水平位（防雜質堆積 / 氣泡干擾），氣體工況可垂直安裝，且預留操作與讀數空間。

2. 特殊場景適配：液壓系統裝在泵出口側，避開沖擊壓力區；水處理系統裝在水泵出口管段，避免氣蝕影響；工程機械中加裝減震支架，抵消振動對 316L 芯體的影響，保護 PTL517 的測量精度。

三、管路連接

1. 清潔與預處理：清理管路接口焊渣、油污、雜質，介質含顆粒時加裝 100 目以上過濾器，防止堵塞 PTL517 傳感芯體。

2. 密封與旋接：在 PTL517 壓力接口螺紋處纏繞 3-5 圈生料帶（從螺紋起始端纏繞，避免進入管路），或涂抹少量密封膠；用扳手夾住接口六方部位（切勿擰外殼）順時針旋緊，扭矩控制在 15-20N?m，防止過緊損壞螺紋或過松泄漏。

3. 固定與防護：若安裝在振動工況，用支架固定 PTL517 本體，避免線纜拉扯；PVC 一體澆筑線材無需額外防護，戶外安裝時確保線纜接口朝下，防止雨水滲入。

四、電氣接線

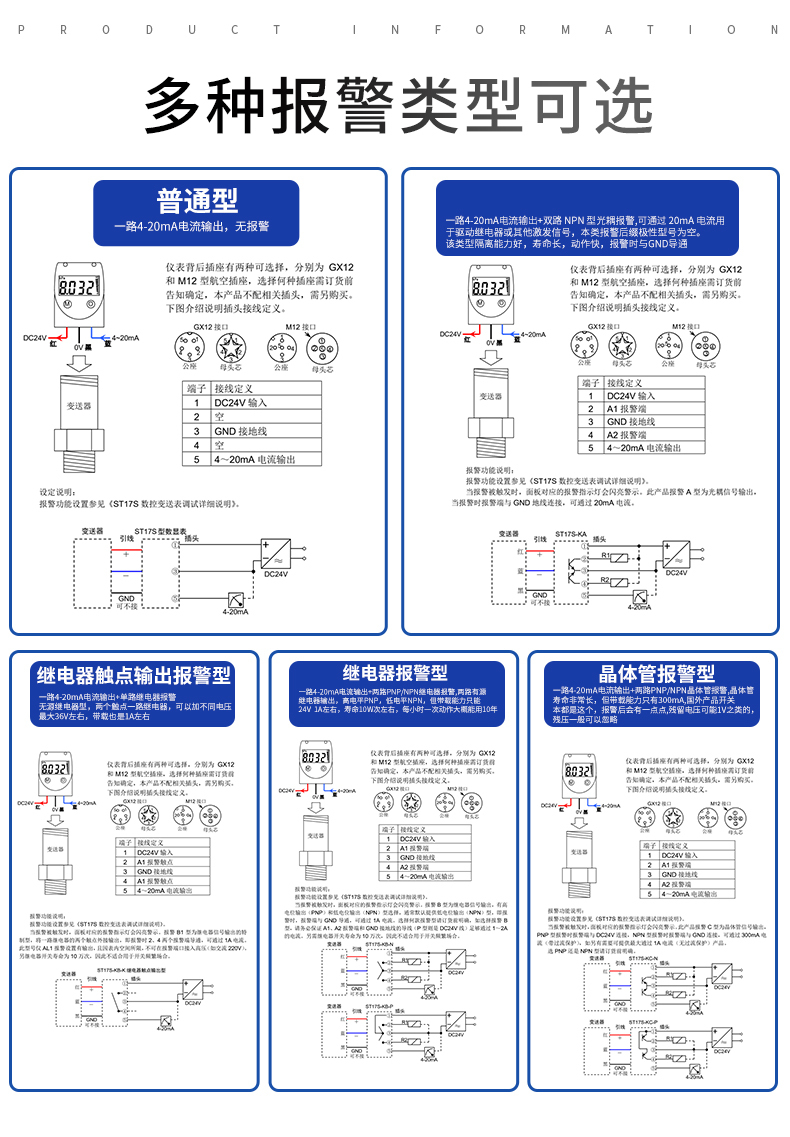

1. 接線規范：PTL517 采用 M20×1.5 電纜接頭，打開接線盒，按端子標識接線：DC24V 電源接 “+V”“-V”（帶反接保護，誤接不會損壞）；4-20mA 模擬量接 “A+”“A-”，接入 PLC 模擬量模塊；開關量（繼電器 / NPN/PNP）接對應端子（如 A1K1 的 COM/NO/NC），控制回路需隔離時加裝中間繼電器。

2. 抗干擾處理：電源線與信號線分開布線，避免信號干擾；PTL517 金屬外殼可接地，增強抗電磁干擾能力，保障 4-20mA 信號穩定傳輸。

3. 接線后檢查：擰緊電纜接頭，蓋好接線盒蓋子，確保 IP65 防護有效；拉扯線纜確認無松動，避免接線端子接觸不良。

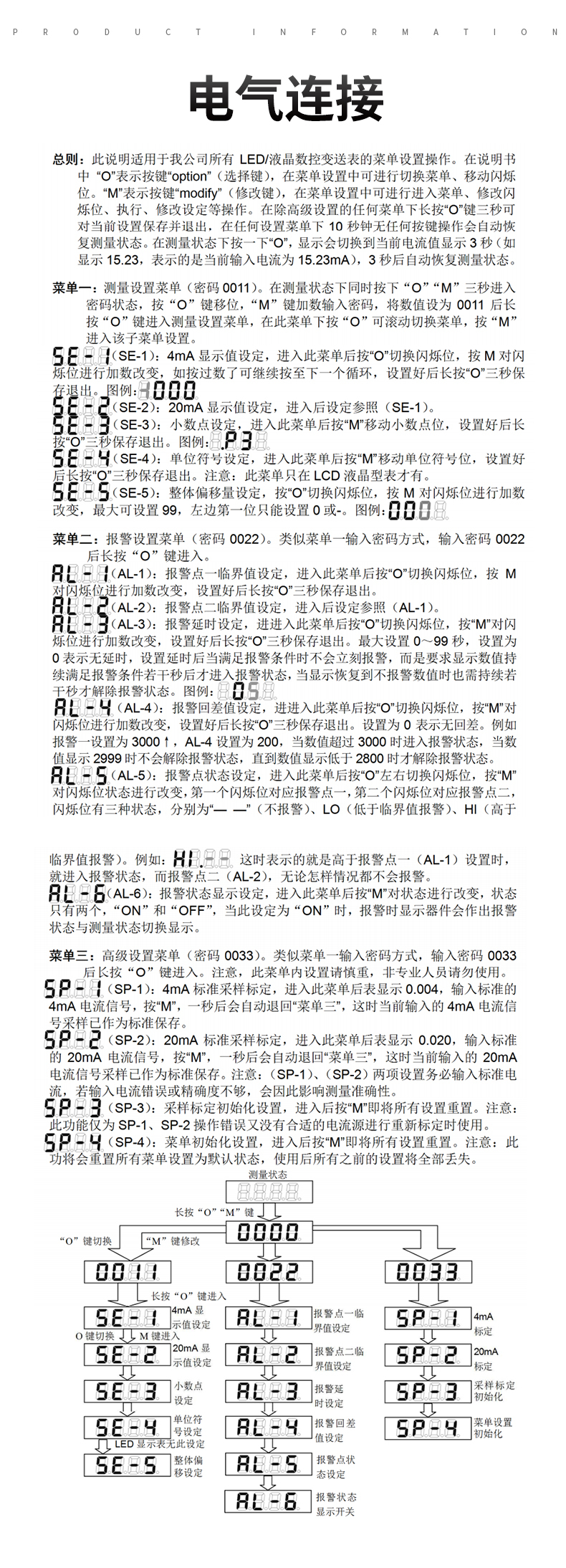

五、參數調試

1. 開機自檢：接通 DC24V 電源，PTL517 四位 LCD 全顯 2 秒后進入正常顯示，切換 MPa/kgf/psi 單位，確認讀數正常。

2. 閾值與控制參數設定：短按 SET 鍵進入菜單，用▲/▼鍵設定上限（PIH）、下限（PIL）、回差（HYS）、響應延時等；例如供水系統設 PIH=0.6MPa、PIL=0.2MPa、HYS=0.05MPa，防止水泵頻繁啟停；設定后自動鎖定，避免誤操作。

3. 零點校準：若測量存在偏差，在無壓力狀態下長按 SET 鍵進入零點校準，完成后返回測量模式，保障 PTL517±0.5% FS 的精度發揮。

六、安裝后測試與驗收

1. 密封性測試：緩慢恢復系統壓力，觀察 PTL517 接口處無泄漏，壓力上升時 LCD 顯示同步變化。

2. 功能驗證：當壓力達到設定閾值時，確認開關量輸出動作（如繼電器吸合），4-20mA 信號與壓力值線性對應；模擬壓力異常，驗證報警 / 停機功能正常。

3. 記錄與標識：標注安裝日期、設定參數、輸出類型，方便后續維護；PTL517 建議每月檢查一次接口密封與接線，每季度校準一次零點，保障長期穩定運行。

七、PTL517 安裝核心要點總結
